Антенна волновой канал 144/430 МГц 3+5 элементов на одной траверсе

Однажды царь объявил, что он отдаст дочку и полцарства впридачу тому, кто для него лучший туалет построит. Вызвались строить русский, немец и поляк. Немец построил туалет солидный, по последнему слову техники. Зашёл в него царь, показали ему, как чем пользоваться, но не запомнил, перепутал всё и вышел недовольный. Зашёл он тогда в туалет, что ему поляк построил — туалет был с немыслимыми дизайнерскими решениями, картинами и т.п., но холодно и неуютно было старому царю в туалете, и он вышел из него опять недовольный. Наконец смотрит — стоит на зелёном пригорке сортир, который русский ему построил, — из досок кое-как сколоченный. Ветер подул — дверь сама отворилась. «Автоматика», — восхищается царь. Вошёл он, взгромоздился над дырой, а штаны его за гвоздь зацепились, сами упали. «Кибернетика», — шепчет царь, обалдевая всё больше. Справил царь нужду, вышел из сортира, а тут ветер подул, а сортир взял и развалился. «Да он ещё и складной», — царь вконец обалдел от восторга и отдал русскому свою дочь и полцарства.

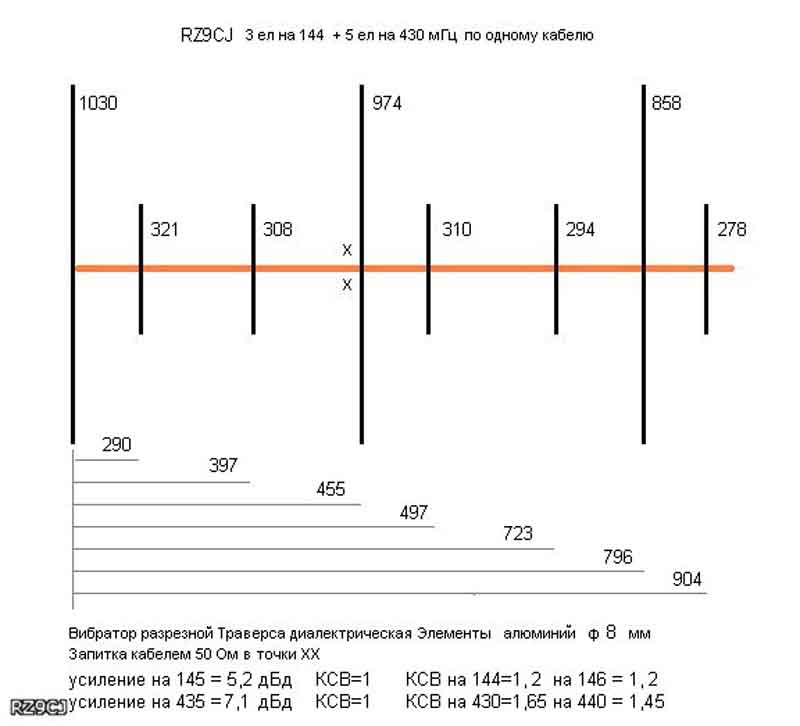

Так как постройка антенны из отсюда вызвала затруднения (по времени), была собрана более простая антенна, разработка RZ9CJ. Кучу всевозможных вариаций его антенн можно посмотреть тут. В статье речь пойдет о двухдиапазонной (144-146/430-440МГц) антенне, элементы которой выполнены из алюминиевой трубки диаметром 8 мм и монтируются на общую траверсу — три элемента диапазона 144-146 МГц и 5 элементов диапазона 430-440 МГц; вибратор применен разрезной. Чертеж антенны приведен ниже

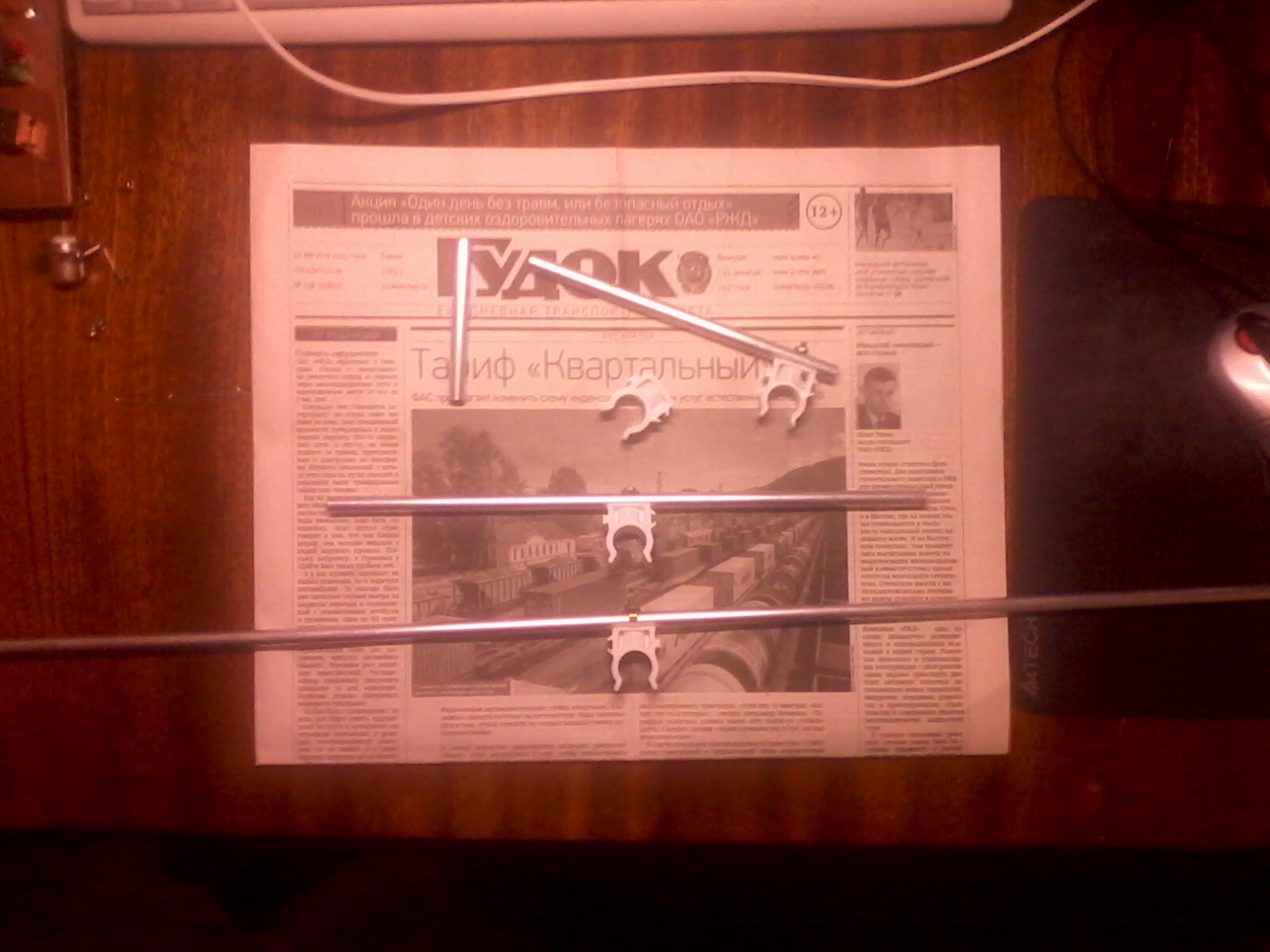

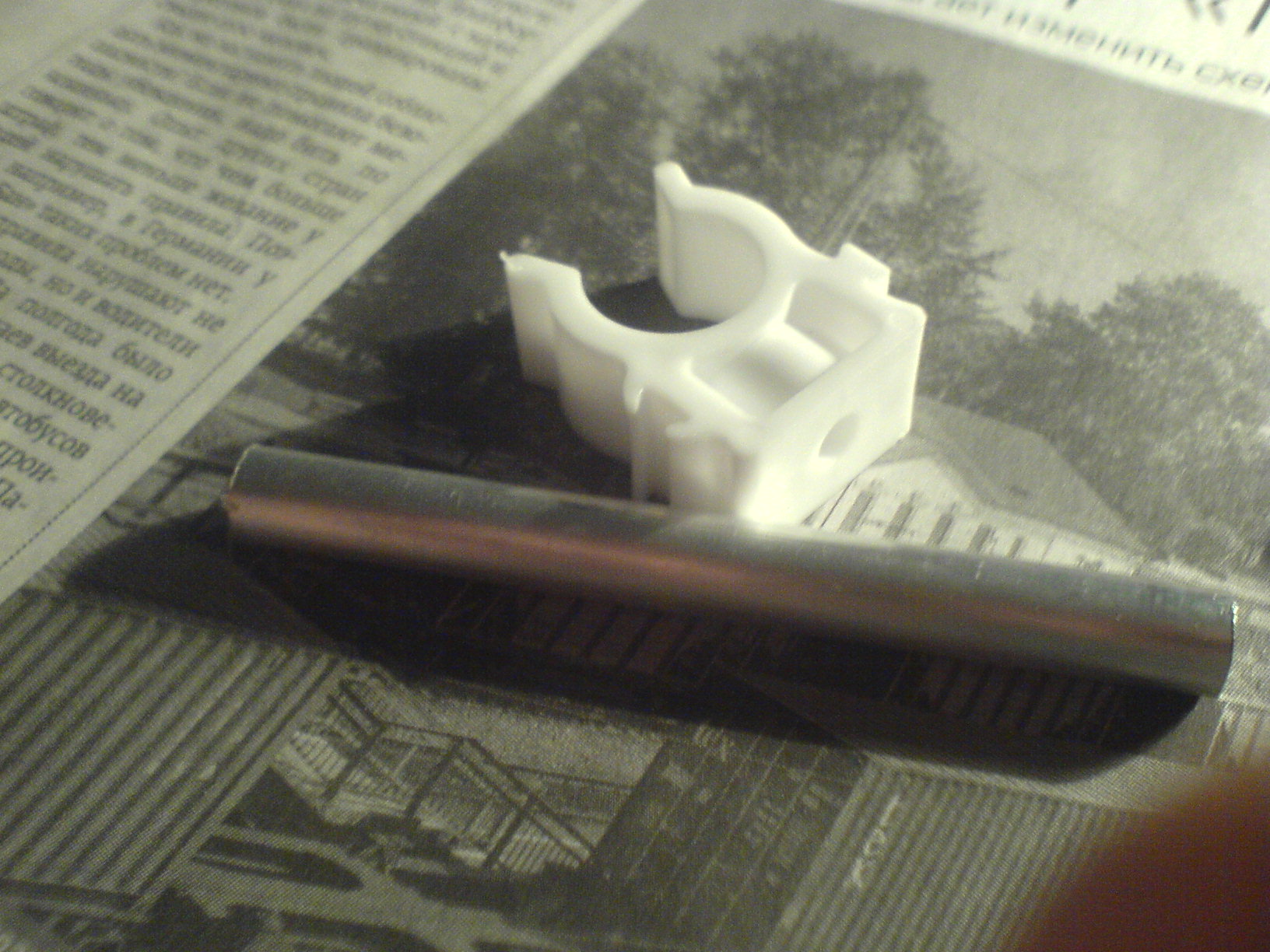

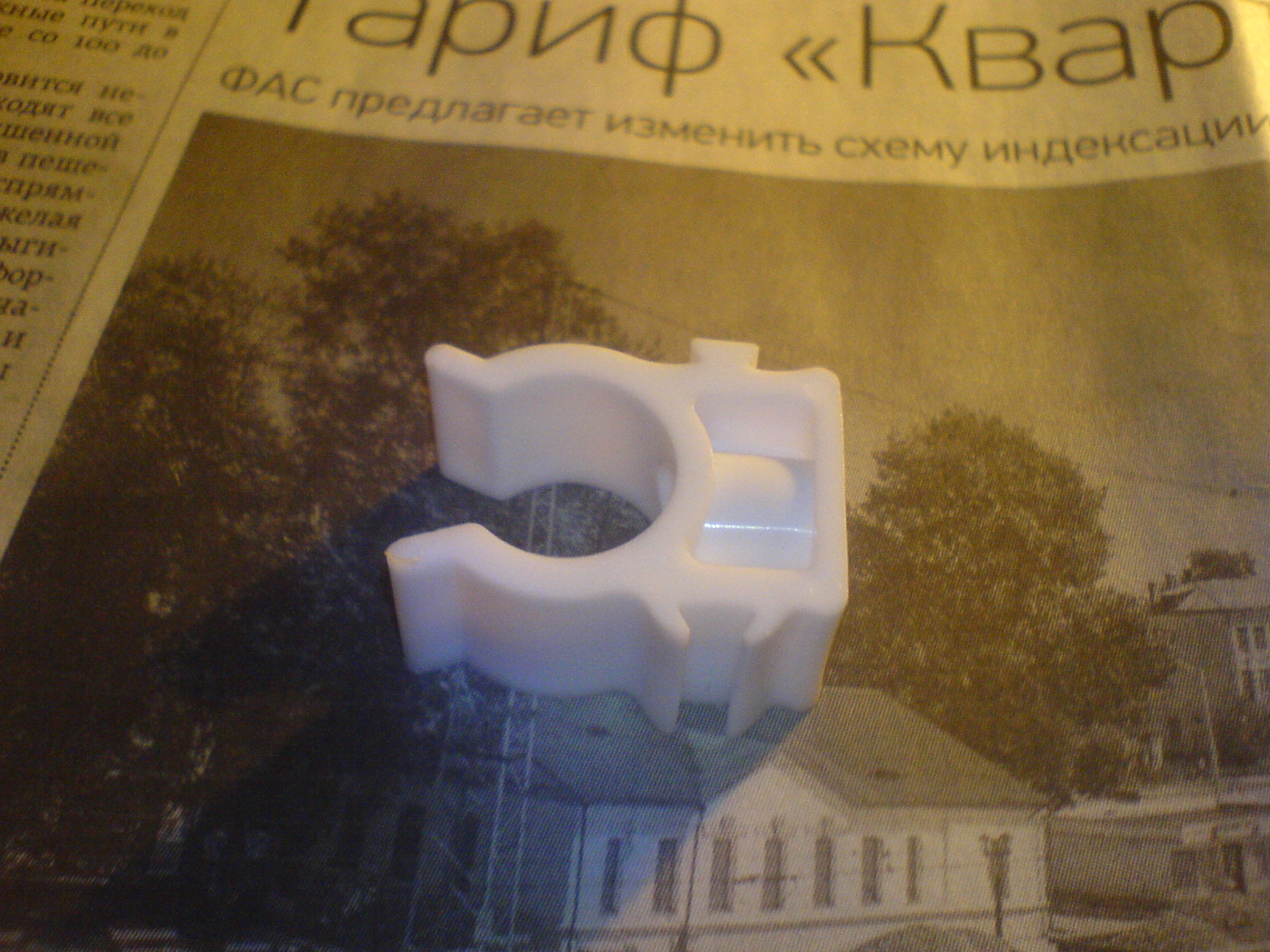

Итак, идем в магазин. Нам понадобится две алюминиевые трубки D8 длиной по 2 метра и одна трубка длиной 1 метр (либо одна двухметровая и три метровые); в качестве бума используем алюминиевую трубу D16 длиной 1 метр. Для того, чтобы выполнить условия «диэлектрической» траверсы и не применять бум-коррекцию, будем использовать крепления для водопроводных труб ПВХ соответствующего диаметра. Их высота как раз позволяет разместить элементы над траверсой на расстоянии половины ее диаметра (8 мм и выше).

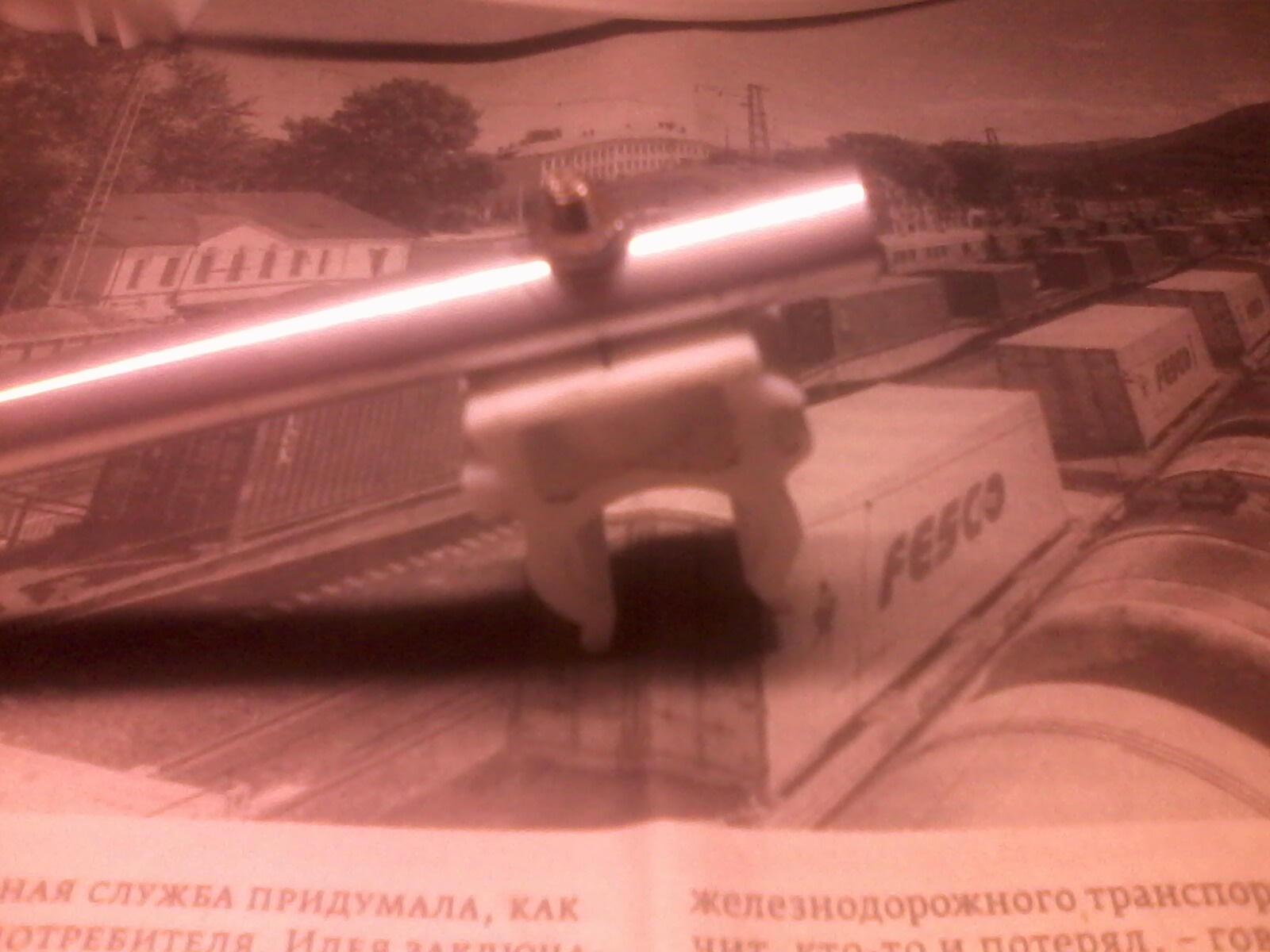

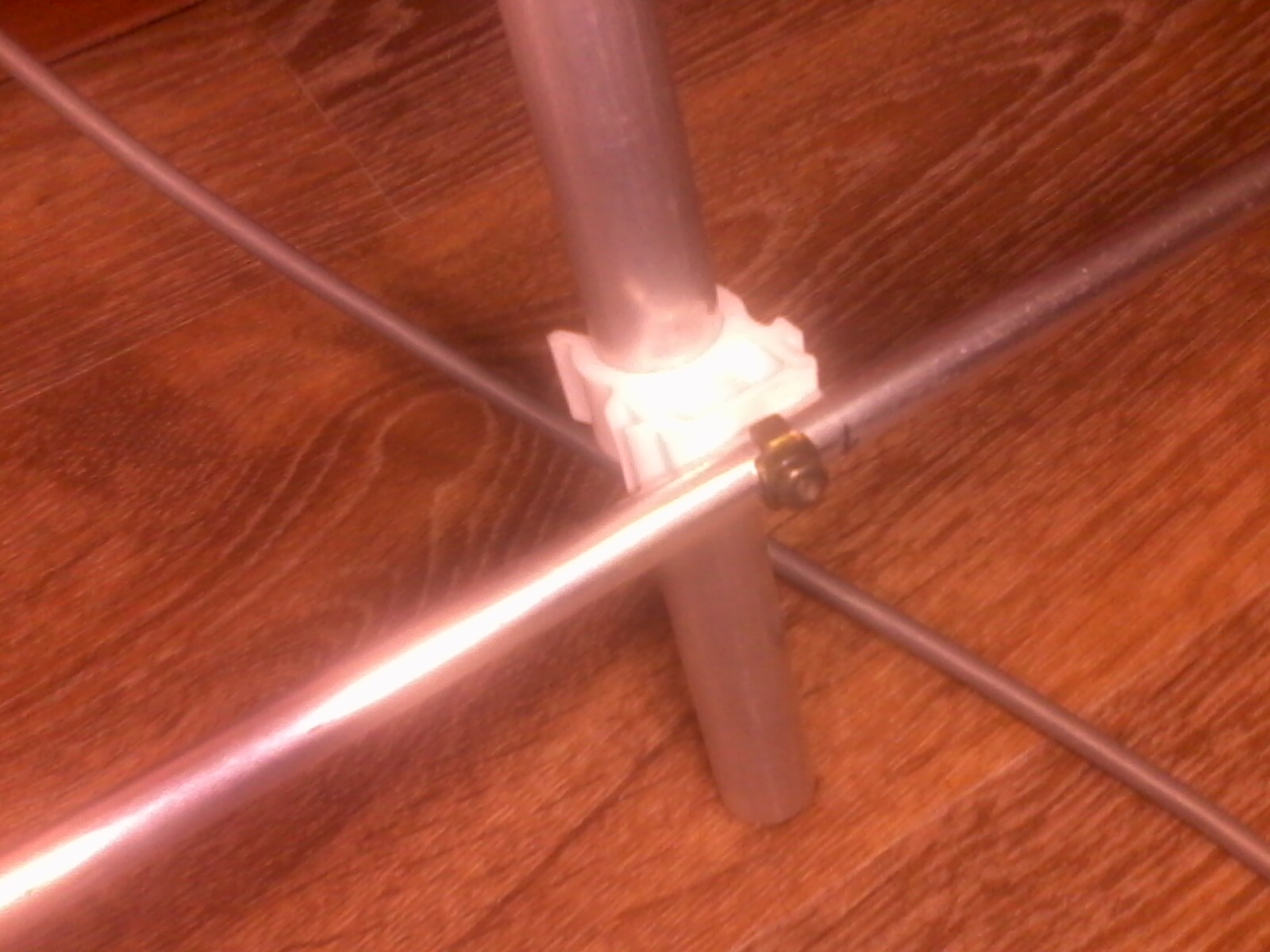

Элемент крепится по центру одним винтом. Для того, чтобы элементы не вертелись относительно крепления, в площадке крепления напильником пропиливается продольная канавка глубиной миллиметра 2-3, на глаз. Далее ставим элемент, закрепляем винтом, центрируем, затягиваем. Образец ниже.

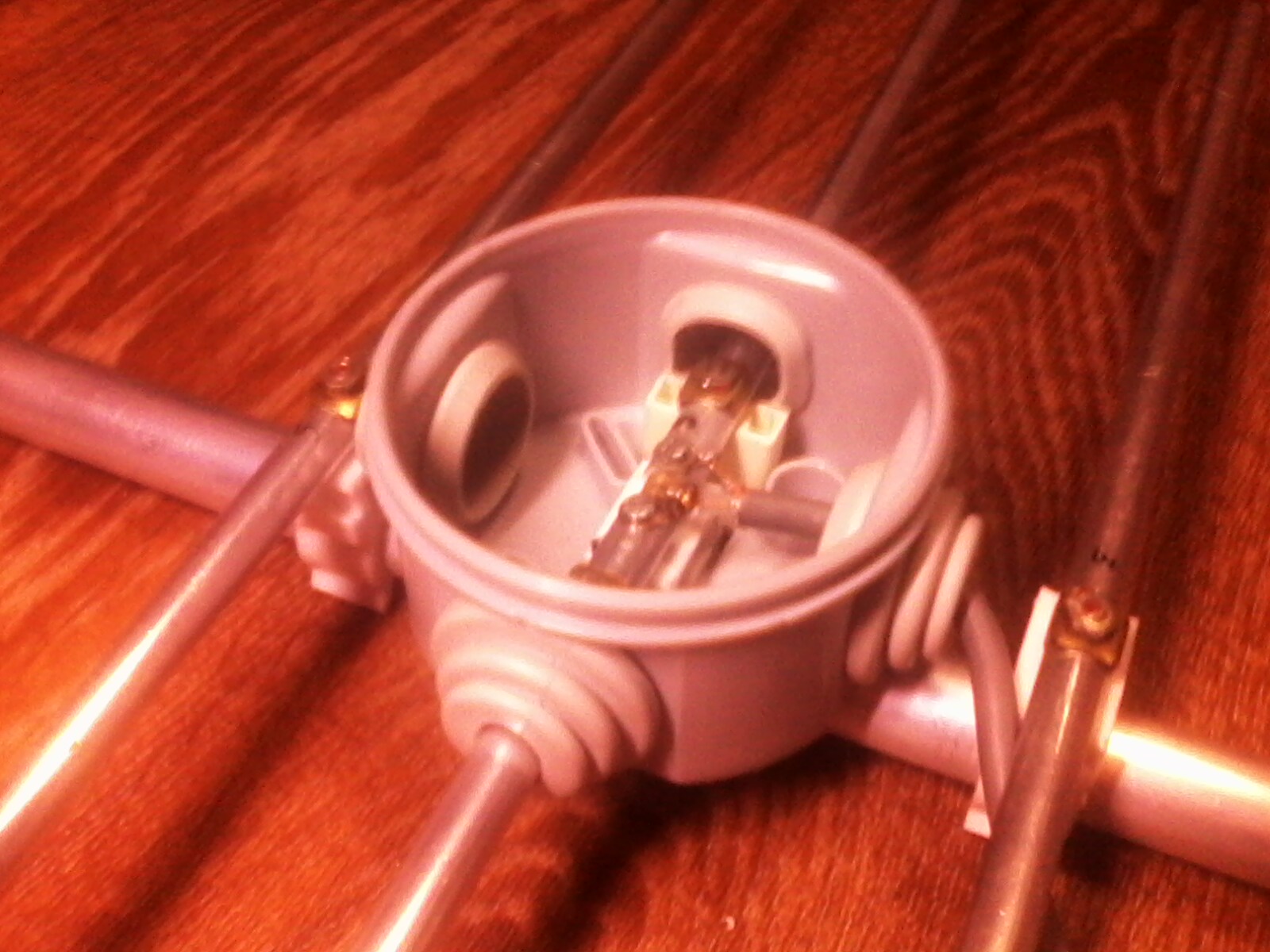

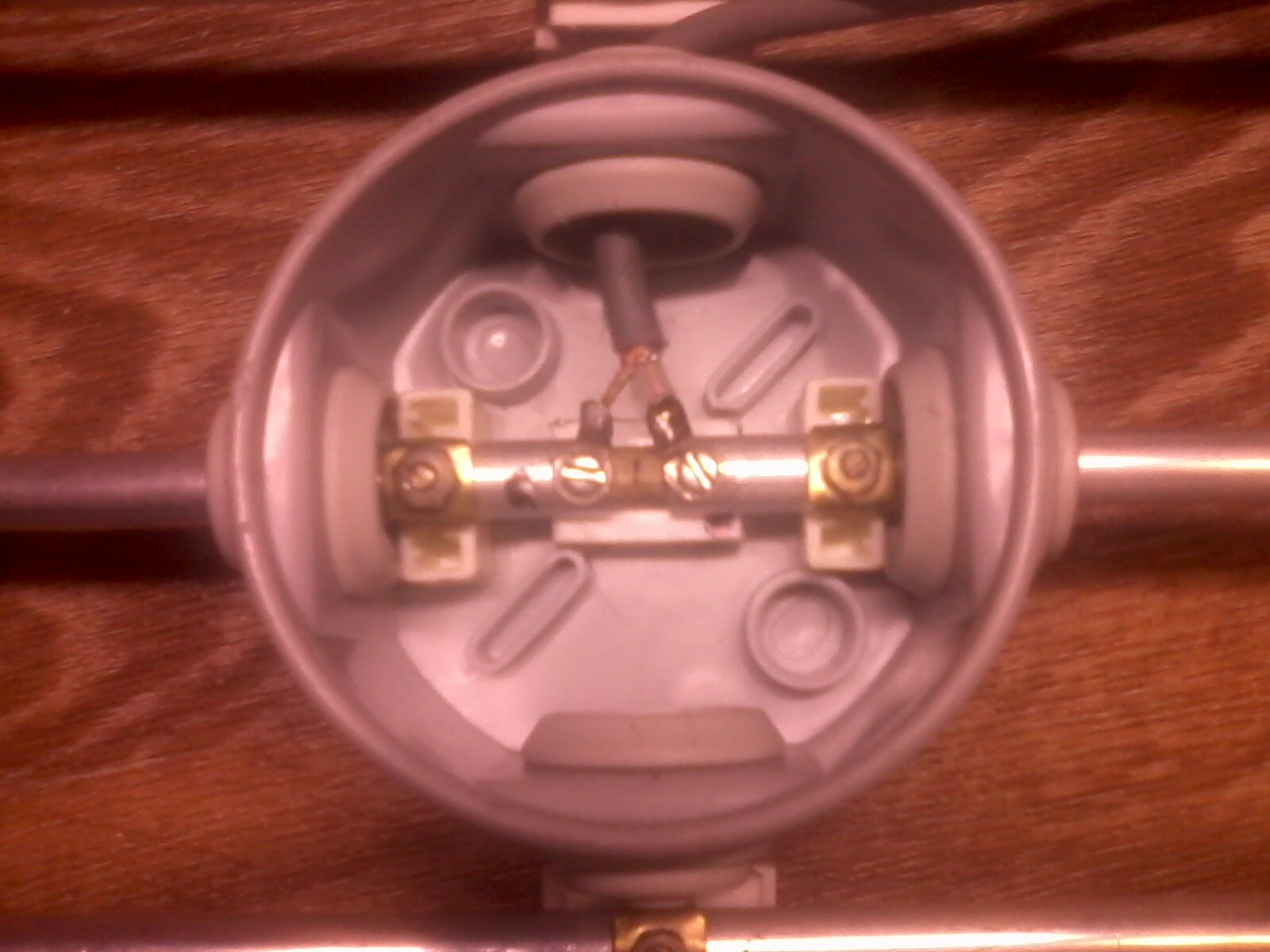

Вибратор состоит из двух половинок, зазор между половинками 5-6 мм, но не менее половины диаметра кабеля, рассчитан под волновое сопротивление 50 Ом. Длина вибратора по описанию, расстояние между половинками входит в эту длину. То есть при моем расстоянии в 6 мм длина каждой половинки будет ( 974 — 6 ) / 2 = 484 мм. Половинки скреплены деревянной палочкой D6 от мороженного (что нашлось), не самый лучший вариант конечно. Для фиксации палочки и подключения кабеля в половинках вибратора сверлятся отверстия как можно ближе друг к другу, и ставятся винты с лепестками. Кабель подключать самым кратчайшим путем непосредственно к концам вибратора (на фото не совсем правильное подключение, но для первой версии антенны пойдет). Место подключения вибратора запихано в распредкоробку для проводки, конструкция конечно может отличаться — например, можно закрепить вибратор на пластине из оргстекла или текстолита.

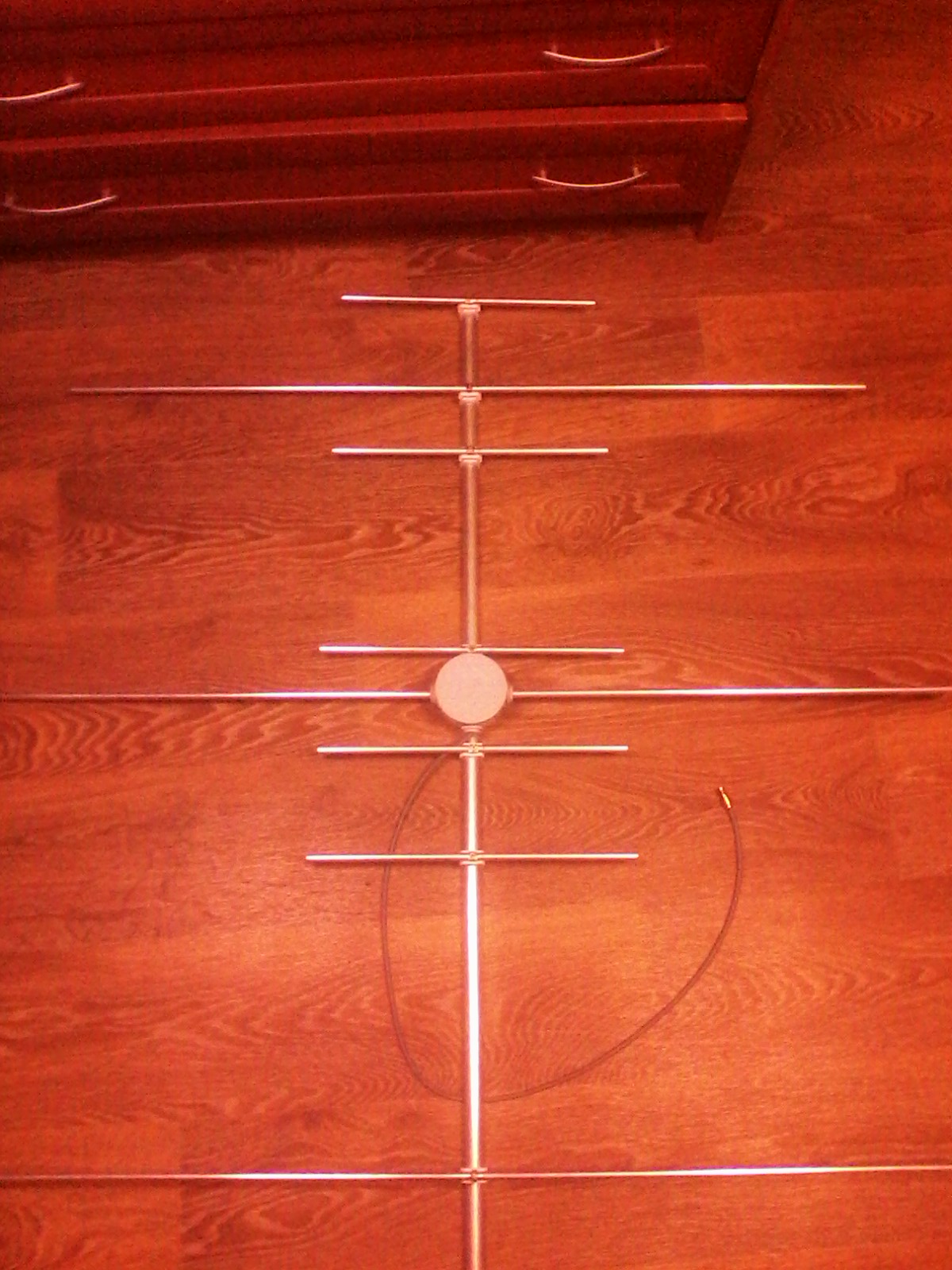

Далее размечаем бум, устанавливаем элементы, размещаем их в одной плоскости.

«Да он еще и складной,» то есть, можно работать с этой антенной в поле или на даче, та хде уходно. Собирается за минуту, настройки не требует. При стационарном использовании необходимо закрепить элементы, чтобы они не крутились на траверсе.

Полученный результат.  Испытания проходили в городе Суровикино Волгоградской области, в квадрате LN18JO. Принималась телеметрия (на слух) со спутника DO-64 в диапазоне 2 м с силой сигнала где-то 5-6 баллов, элевация у спутника была градусов 45. Далее коллега из станицы Обливская, которая находится в 25 километрах  от Суровикино, сообщает, что принимает меня на 145,500 МГц  59+60 дБ (дальше шкала у S-метра на трансивере кончилась просто), при моей выходной мощности 5 Ватт; для сравнения: при работе на коллинеар Comet GP3M с той же мощностью дает оценку ровно 9 баллов. Далее без труда открывается и принимается на слух 8 баллов репитер RR6MA из Морозовска, тот же коллега дает хороший рапорт при работе через репитер, выходная мощность та же; для сравнения: при работе на вертикал репитер открывается через раз, дальше объяснять, думаю, не надо. На 430 антенна не испытывалась, пробовал принимать всякие сигналы из космоса, но неудачно; есть подозрения, что на 430 она вообще не работает, но это только подозрения. Подозрения развеялись после проведения QSO в диапазоне 70 см; работу антенны в этом диапазоне оцениваю как удовлетворительную. КСВ не мерялось, просто потому что пока нечем…

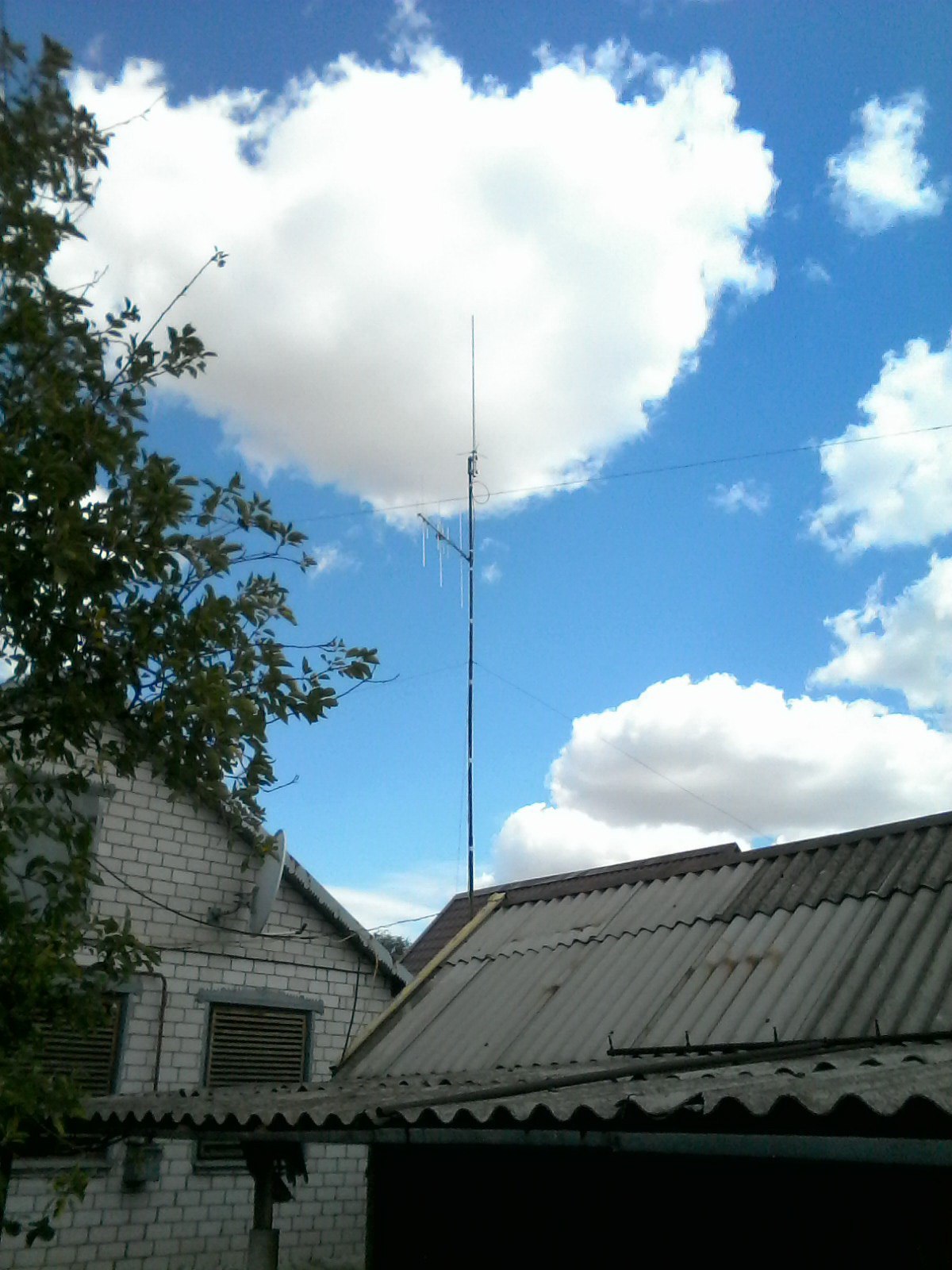

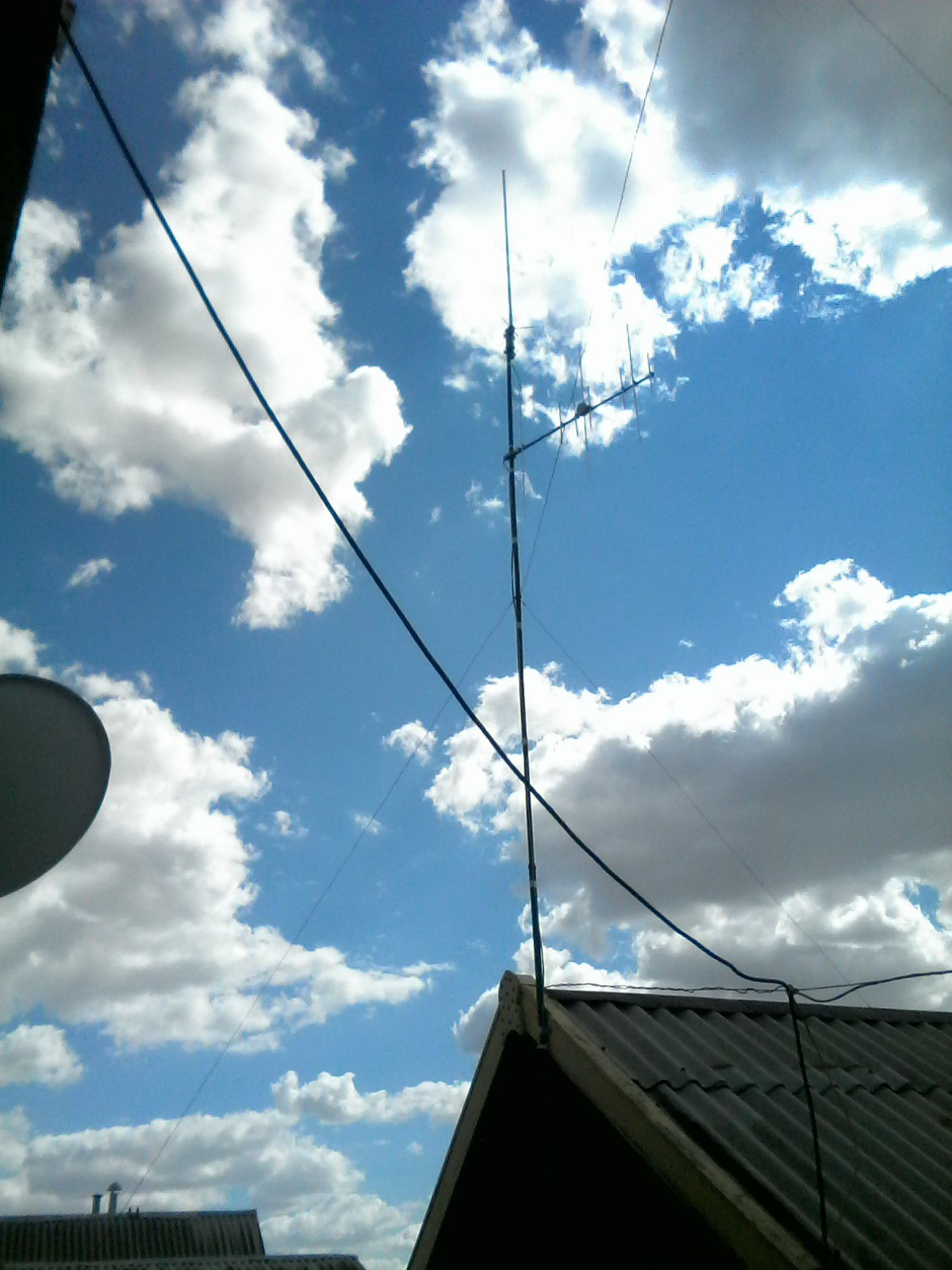

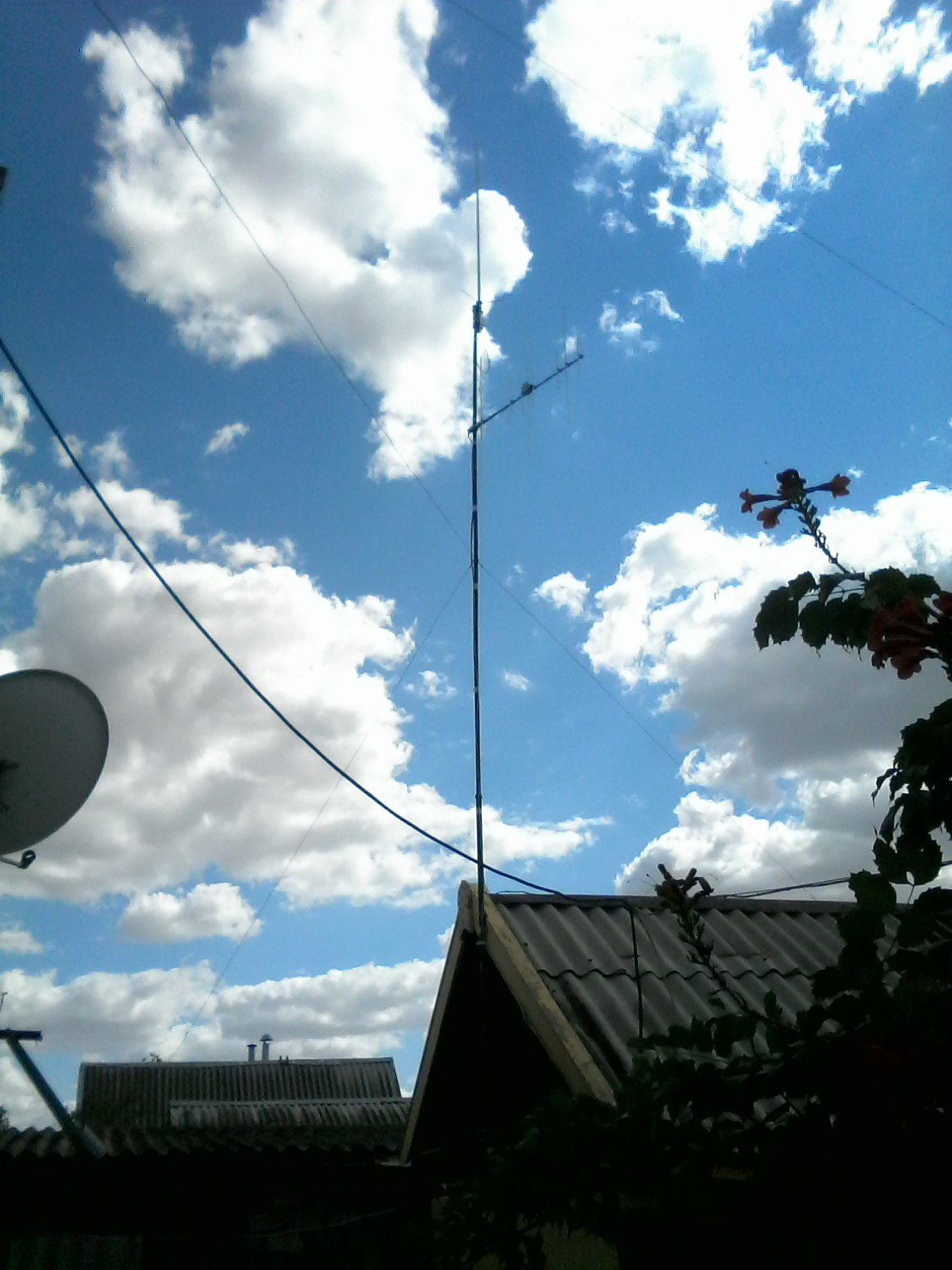

Ниже фотки в естественной среде обитания. Качество оставляет желать лучшего — снималось на мобильный.

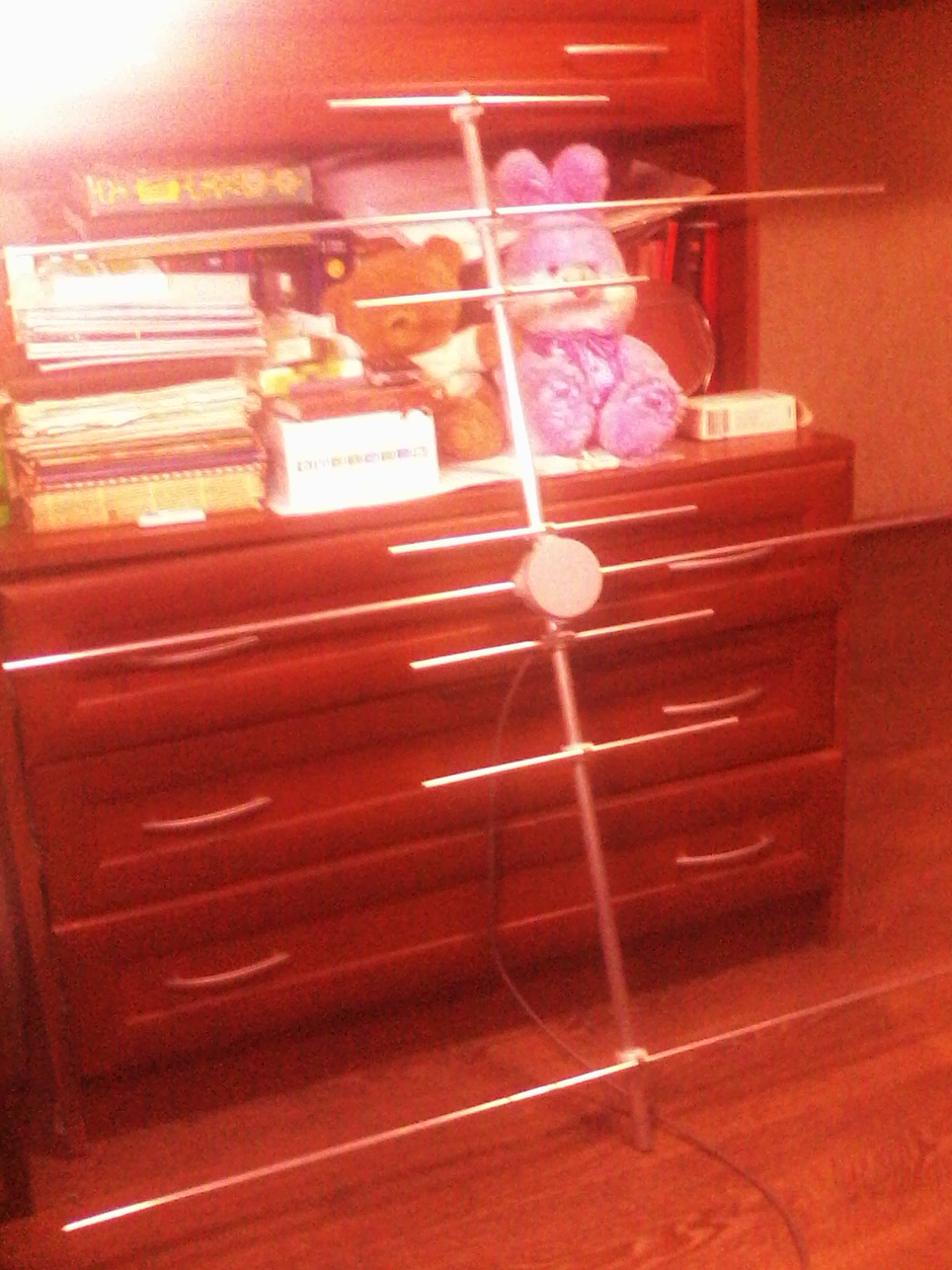

Пы. Сы: Розовый заяц с бурым медведем антенной остались довольны.
